功能：
隨著國家電網改革政策的逐步推進和落實，普通線下運維模式已無法滿足市場需求，迫切需要配套智能化線上運維管理和服務平臺，安科瑞變電所運維云平臺（AcrelCloud-1000）根據市場需求反饋，運用互聯網和大數據技術，為電力運維公司提供配套線上運維服務。該平臺作為連接運維單位和用電企業的紐帶，全方位監視用戶配電系統的運行狀態和電量數據，為客戶提供更好的運維服務，平臺提供系統總覽、電力數據監測、電能質量分析、用電統計分析和日/月/年電能統計報表、異常預警、事故報警和事件記錄、運行環境監測、運維巡檢派單等功能，并支持多平臺、多終端數據訪問。
應用場所：
（一）電力運行維護企業；
（二）連鎖商業、門店；
（三）物業管理企業；
（四）集團企業；
（五）院校主管單位；
（六）智慧社區。

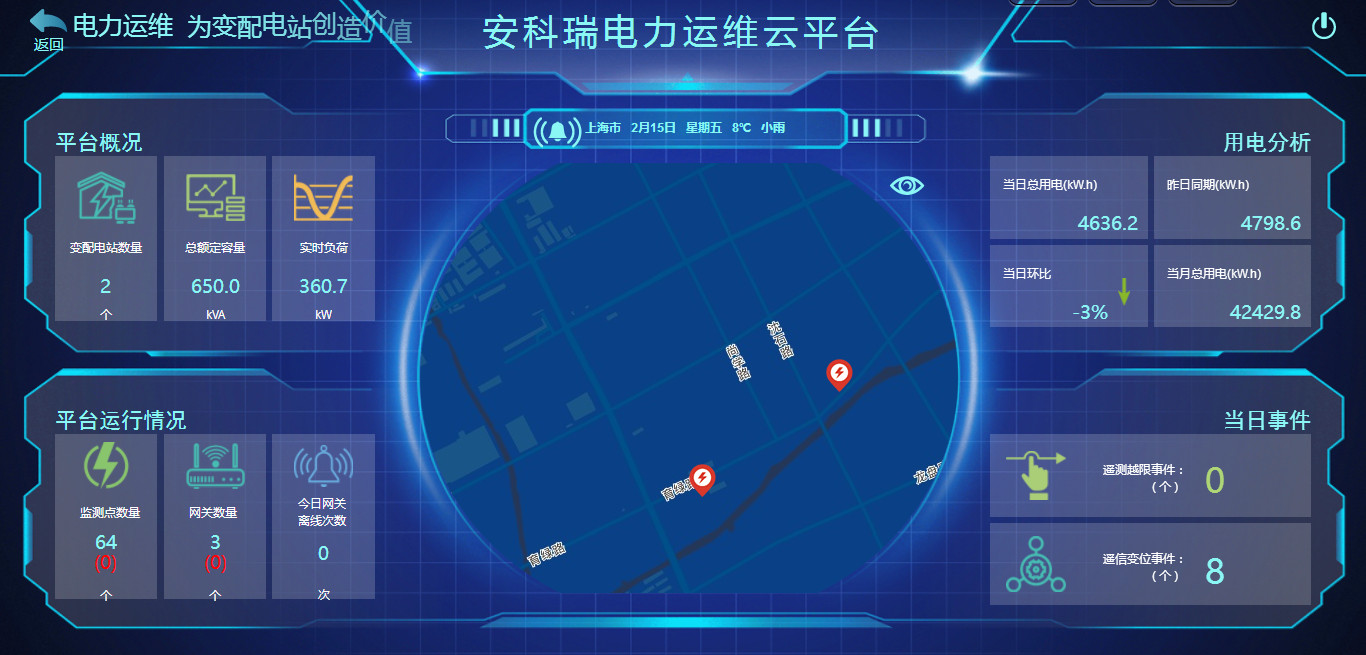

系統總覽
統總覽從平臺概況、運行狀態、用能分析、當日事件等維度展示數據，使用戶從全局上輕松掌握各站所及監測點的情況，及時采取相應應對措施。

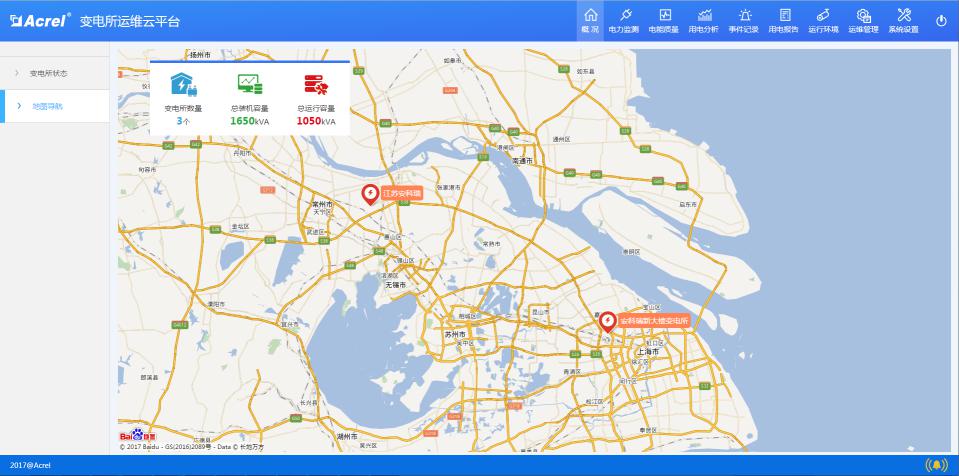

地圖導航
結合電子地圖顯示變電所的分布情況，并匯總變電所數量、累計裝機容量、累計運行容量等信息，提供查看對應變電所詳細信息的入口。

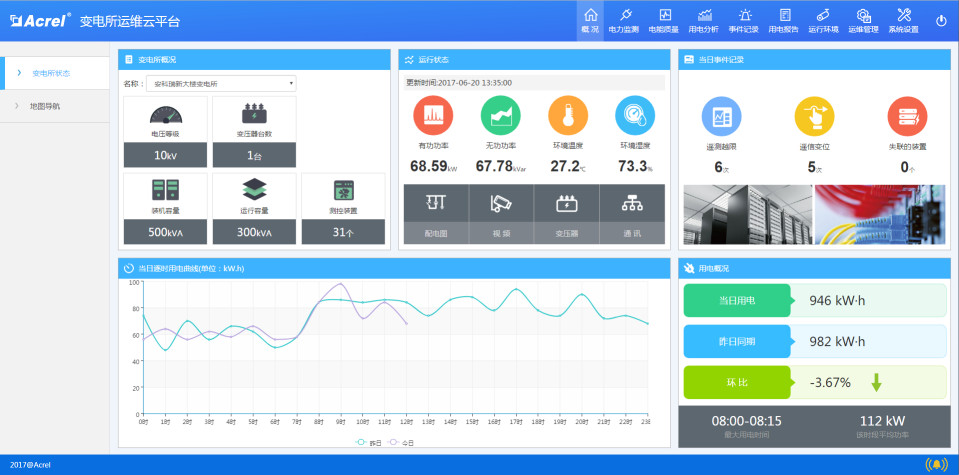

變電所概況
顯示所關注變電所的基本信息（電壓等級、變壓器臺數、裝機容量、運行容量）、運行狀態（功率、環境溫濕度等）、事件信息（遙信事件、遙測事件）、當日用能情況（逐時用能趨勢、環比用能情況）。

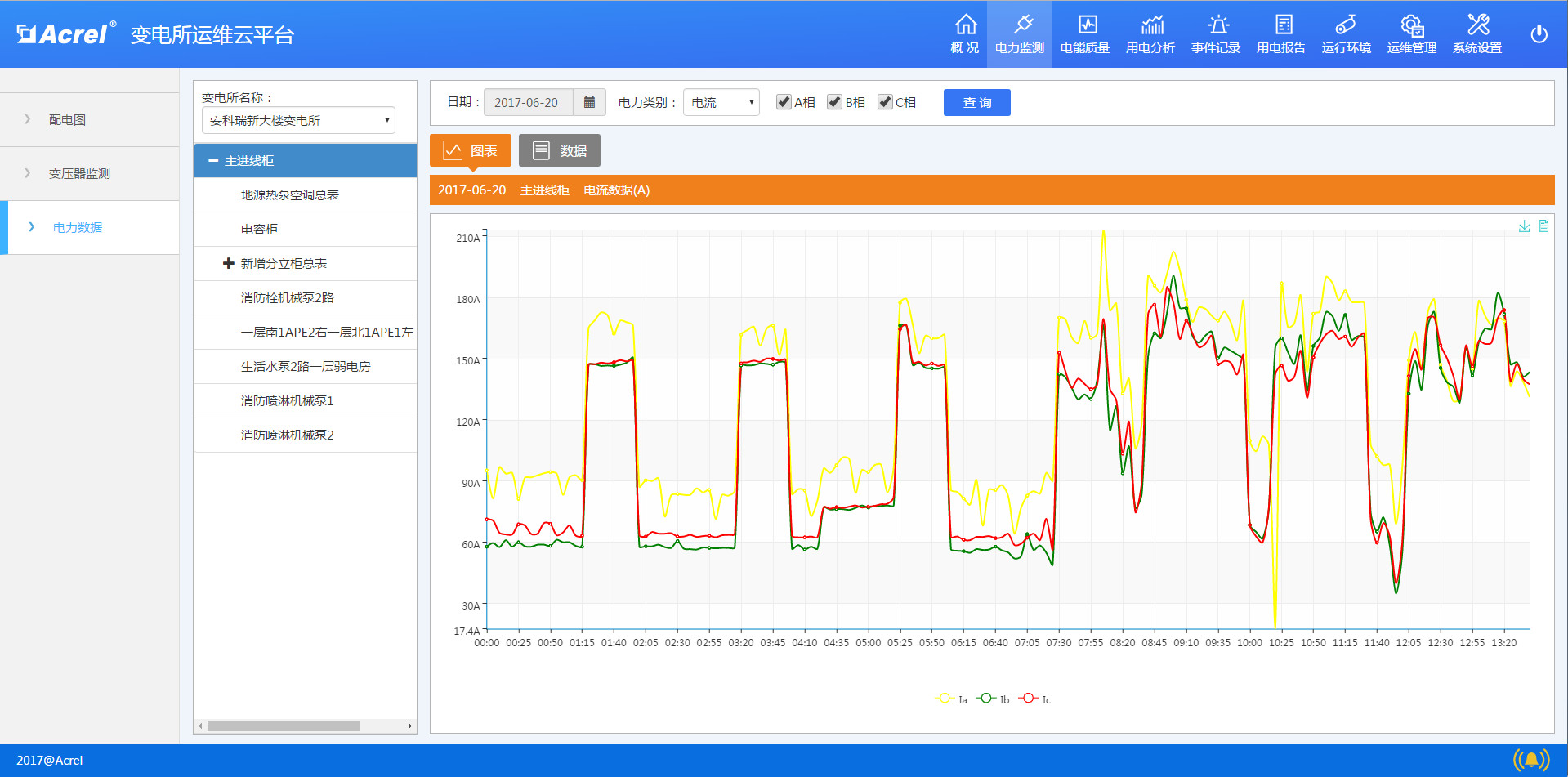

電力參數查詢
快捷查詢智能儀表具體運行電氣參數（電流、電壓、功率、頻率、諧波等），并以曲線、棒圖、餅圖和表格等形式顯示，方便數據以EXCEL格式導出。

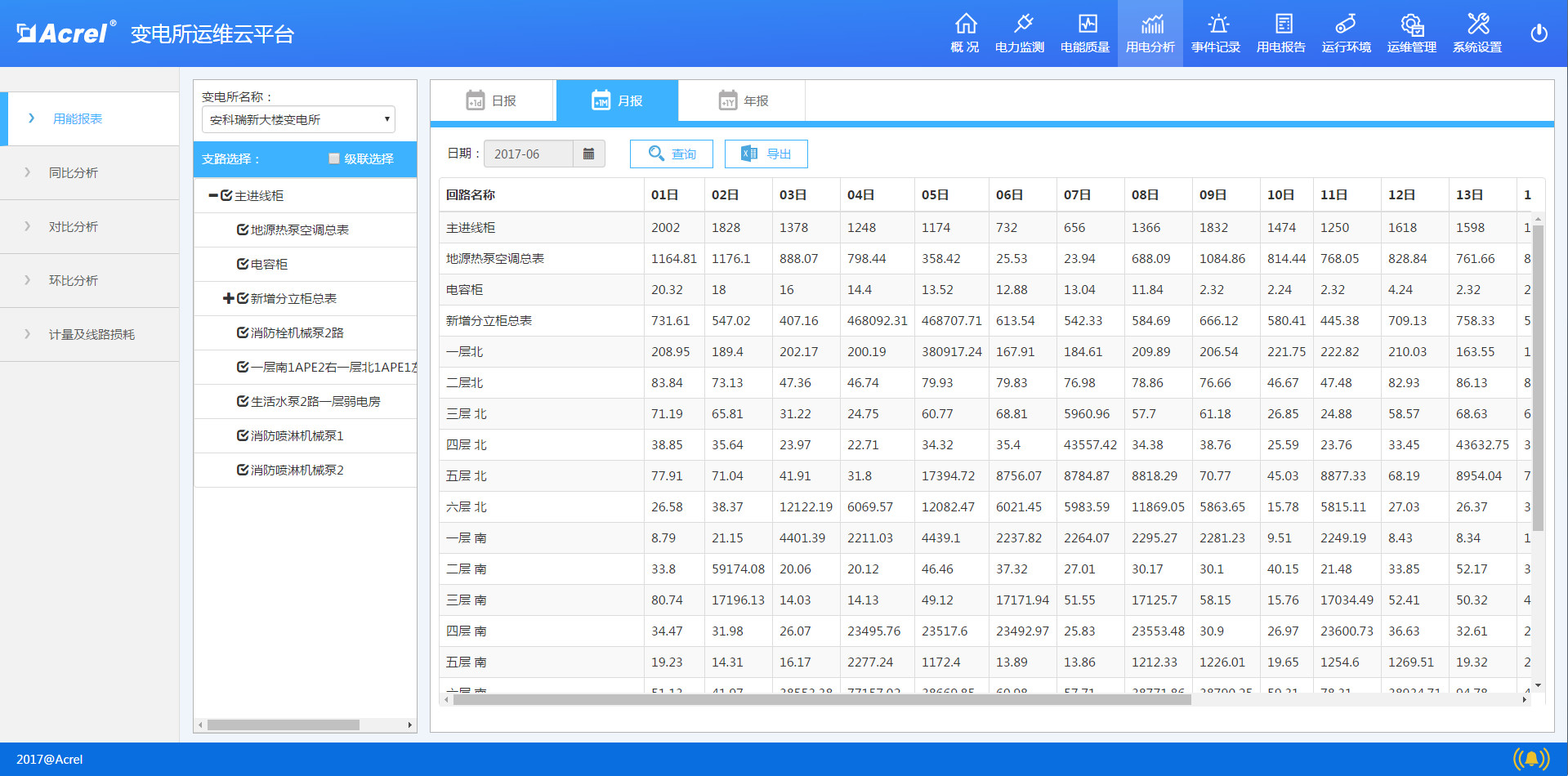

用能報表
根據客戶需要統計對應負荷的用能數據，支持按小時、天、月等時間間隔統計，并展開同比、環比、占比分析，支持相關數據以EXCEL格式導出。

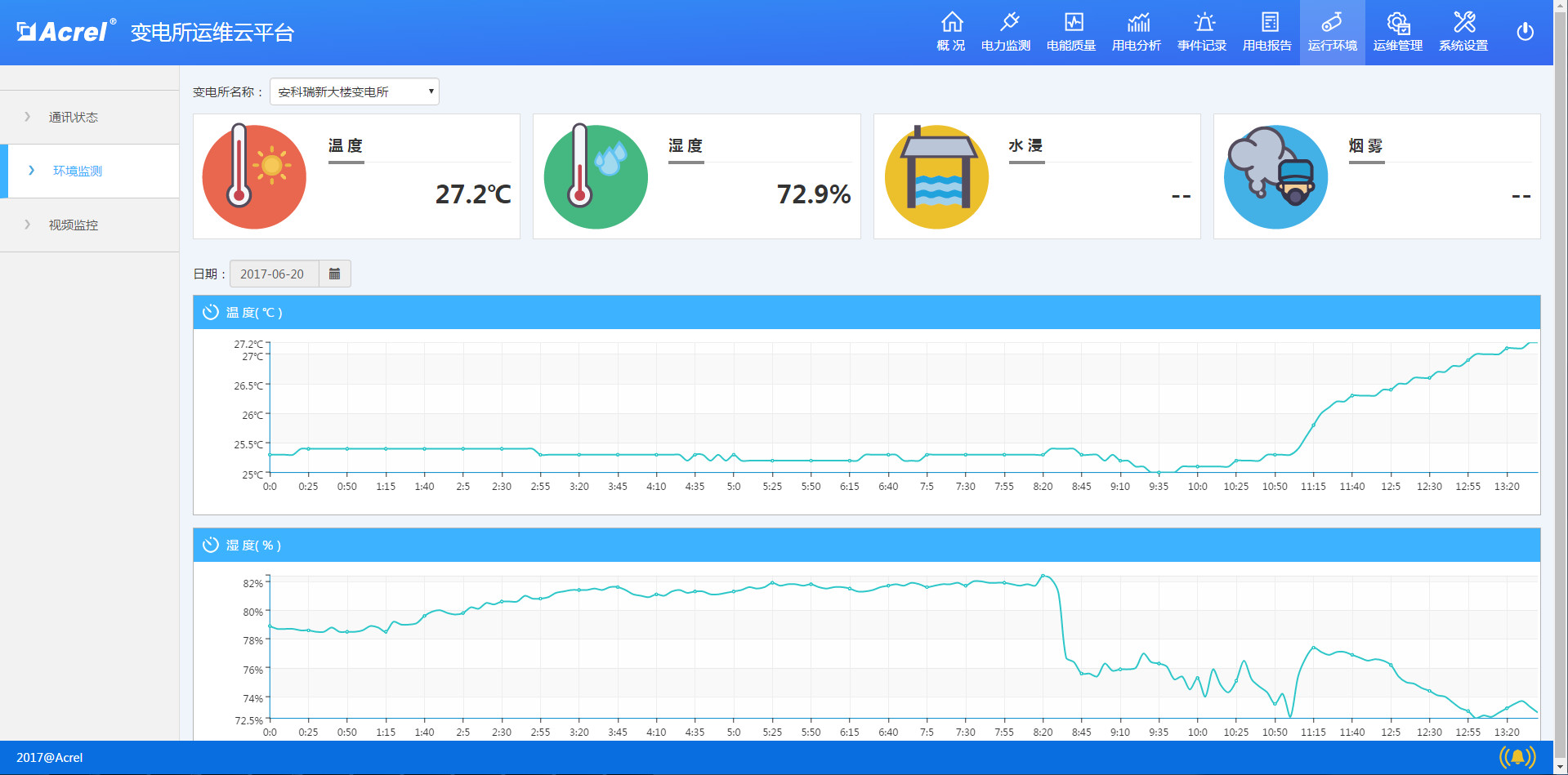

運行環境
顯示某個變電所的儀表通訊狀態、環境信息（溫度、濕度、水浸、煙霧等）、視頻信息等。

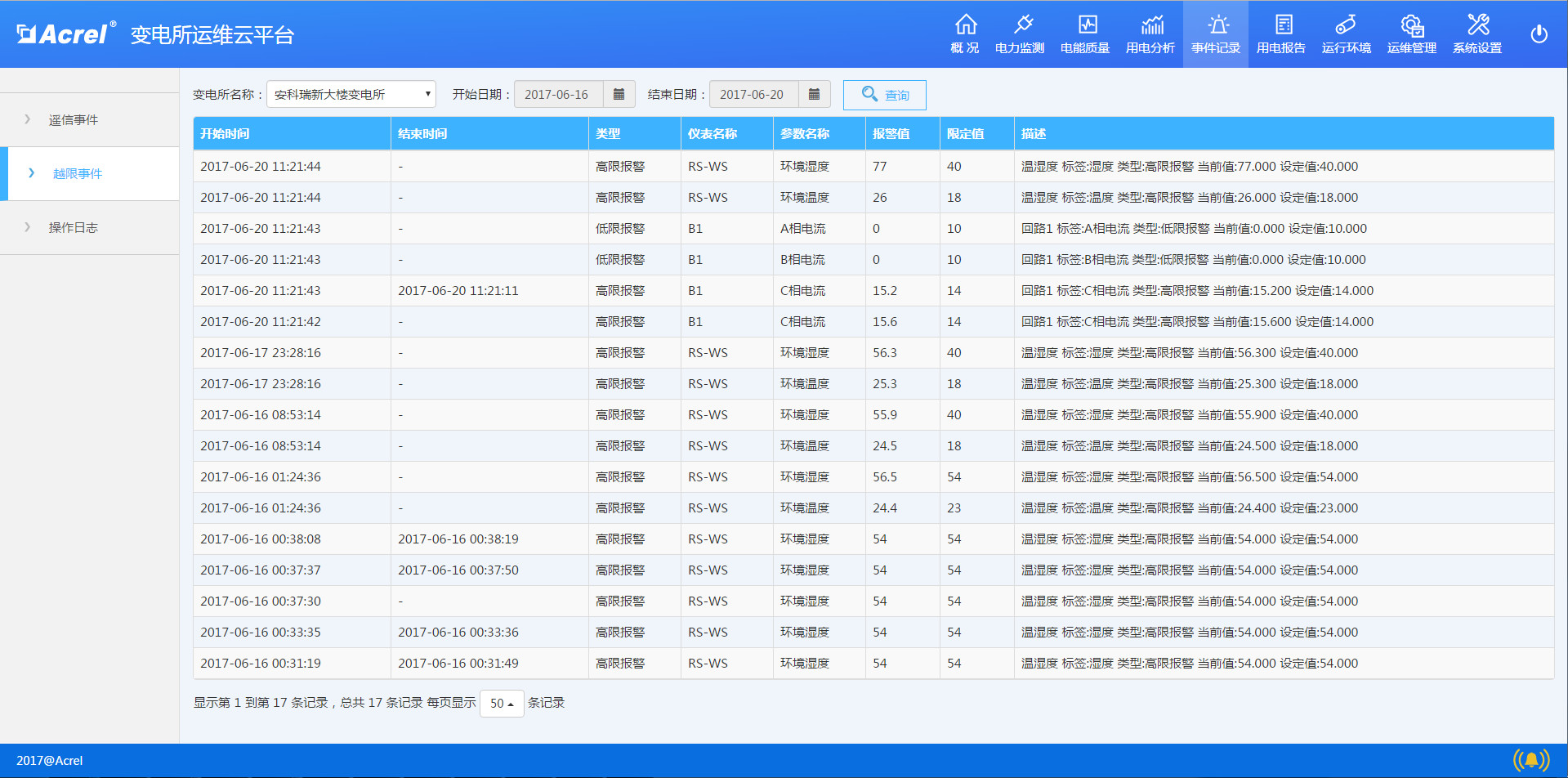

事件及報警信息
當系統監測到遙測越限、遙信變位、保護跳閘事件時，主動以聲音、短信的形式告知用戶，并形成記錄，供今后查詢統計。
運行環境
顯示某個變電所的儀表通訊狀態、環境信息（溫度、濕度、水浸、煙霧等）、視頻信息等。

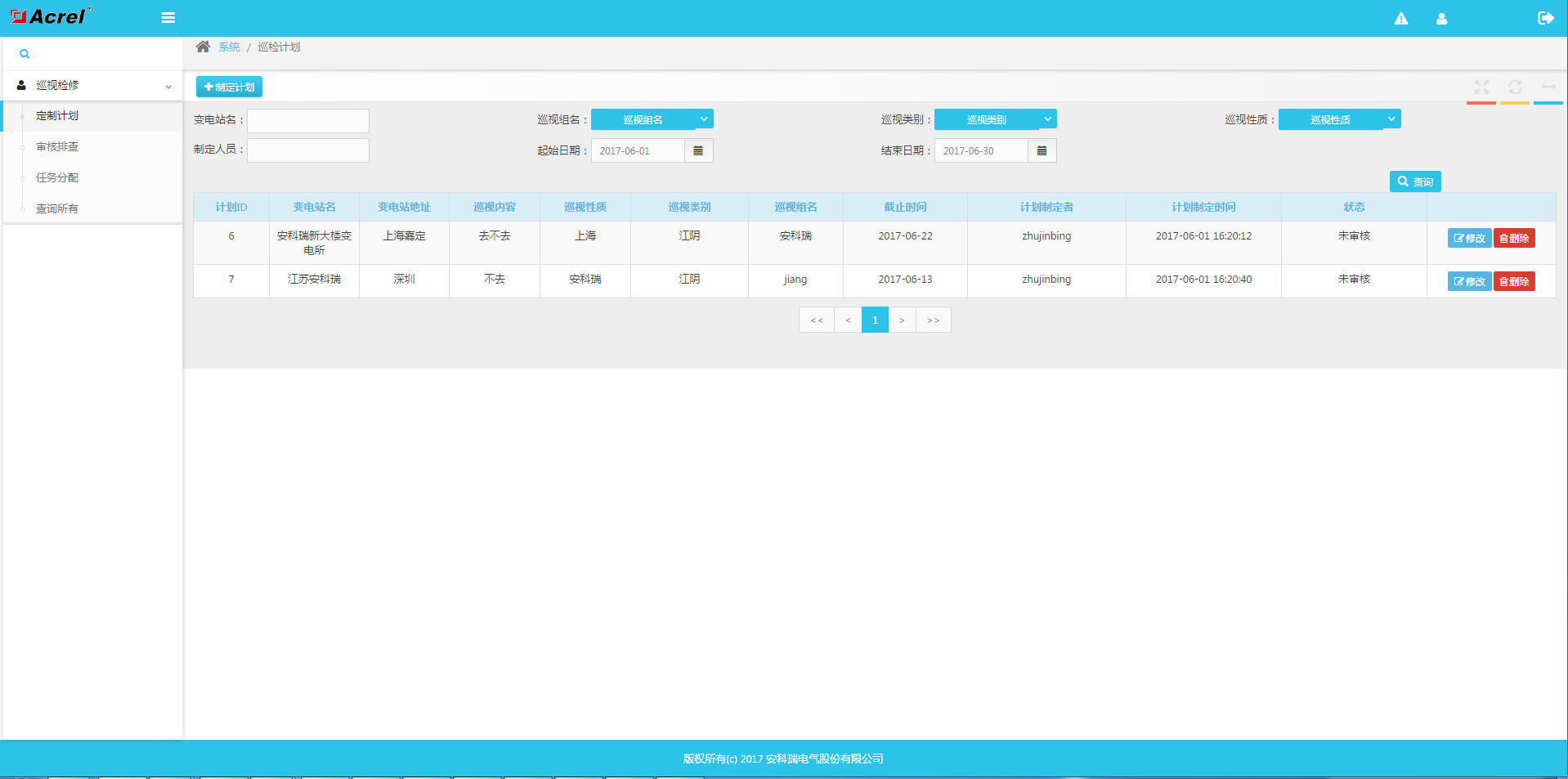

變電所巡檢
提供巡檢計劃編制，經審核后生成巡檢任務推送到巡檢人員的手機上，巡檢人員執行巡檢任務并登記巡檢內容；平臺可提供數據，供運維參考，為巡檢提供便利。
|
序號 |
設備名稱 |
型號規格 |
|
1 |
工業通訊網關 |
ANet-YW1E2 ，1路10M/100M以太網口 ，2路RS485， |
|
1路4G（全網通）上傳通道，DC 24V |
|
2 |
工業通訊網關 |
ANet-YW2E4 ， RS485接口×4 ，帶光隔 ，DC 24V |
|
3 |
智能儀表 |
AEW100 |
|
4 |
智能儀表 |
APM 810 |
|
5 |
智能儀表 |
AEM 96 |
|
6 |
工業開關電源 |
KDYA-DG30-24K ， 輸出24V |
|
7 |
IO模塊 |
ARTU-KJ8 8路DI 8路DO |
|
8 |
4G路由器 |
ZLAN8303-7 1個串口 1個網口 |
|
9 |
攝像機 |
C5C壁掛式互聯網攝像機 CS-C5C-3B1WFR |
|
鏡頭焦距6mm 官方網店含電源適配器，安裝支架 |
|
10 |
溫濕度 |
RS-WS-N01-6 基礎版，Modbus-RTU，電源：DC 10-30V |
|
11 |
水浸探測器 |
RS-SJ-*-2 接觸式水浸傳感器（常開型），開關量輸出，電源：DC 10-30V |
|
12 |
煙感探測器 |
BRJ-307，帶常開輸出 DC 9-35V供電 |
|
13 |
門磁開關 |
MC-58門磁（常開型），感應距離30~50mm，開關量輸出 |
◆ 數據托管方式
安科瑞指導用戶完成智能儀表、電流互感器、剩余電流互感器、溫度傳感器、門磁、網絡攝像機、無線模塊等的安裝和調試，用戶將數據上傳至安科瑞變電所運維云平臺，委托安科瑞管理，按規定/約定收取軟件基礎費用和托管費用。
◆ 用戶自建平臺
平臺建在用戶數據中心或監控中心，系統硬件客戶可以參照我方推薦系統設備配置參數采購或者申請阿里云服務器。安科瑞指導客戶完成平臺的建設和運管隊伍的培訓，如果客戶沒有技術力量維護，也可以選擇每年向安科瑞支付一定的服務費用。
