Acrel-5000建筑能耗管理系統

Acrel-5000建筑能耗監測系統是用戶端能源管理分析系統，在電能管理系統的基礎上增加了對水、氣、煤、油、熱(冷)量等集中采集與分析，通過對用戶端所有能耗進行細分和統計，以直觀的數據和圖表向管理人員或決策層展示各類能源的使用消耗情況，便于找出高耗能點或不合理的耗能習慣，有效節約能源，為用戶進一步節能改造或設備升級提供準確的數據支撐。

立即咨詢

咨詢熱線： 17821170233

產品詳情
技術參數
產品選型
外觀尺寸
產品報價

功能：

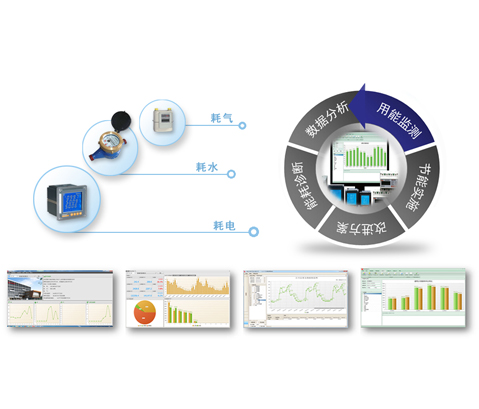

Acrel-5000建筑能耗監測系統是用戶端能源管理分析系統，在電能管理系統的基礎上增加了對水、氣、煤、油、熱(冷)量等集中采集與分析，通過對用戶端所有能耗進行細分和統計，以直觀的數據和圖表向管理人員或決策層展示各類能源的使用消耗情況，便于找出高耗能點或不合理的耗能習慣，有效節約能源，為用戶進一步節能改造或設備升級提供準確的數據支撐。

應用場所：

（3）旅游建筑（賓館飯店、娛樂場所等）；
（4）科教文衛建筑（文化、教育、科研、醫療衛生、體育建筑等）；
（5）通信建筑（郵電、通信、廣播、電視、數據中心等）；
（6）交通運輸建筑（機場、車站、碼頭建筑等）。

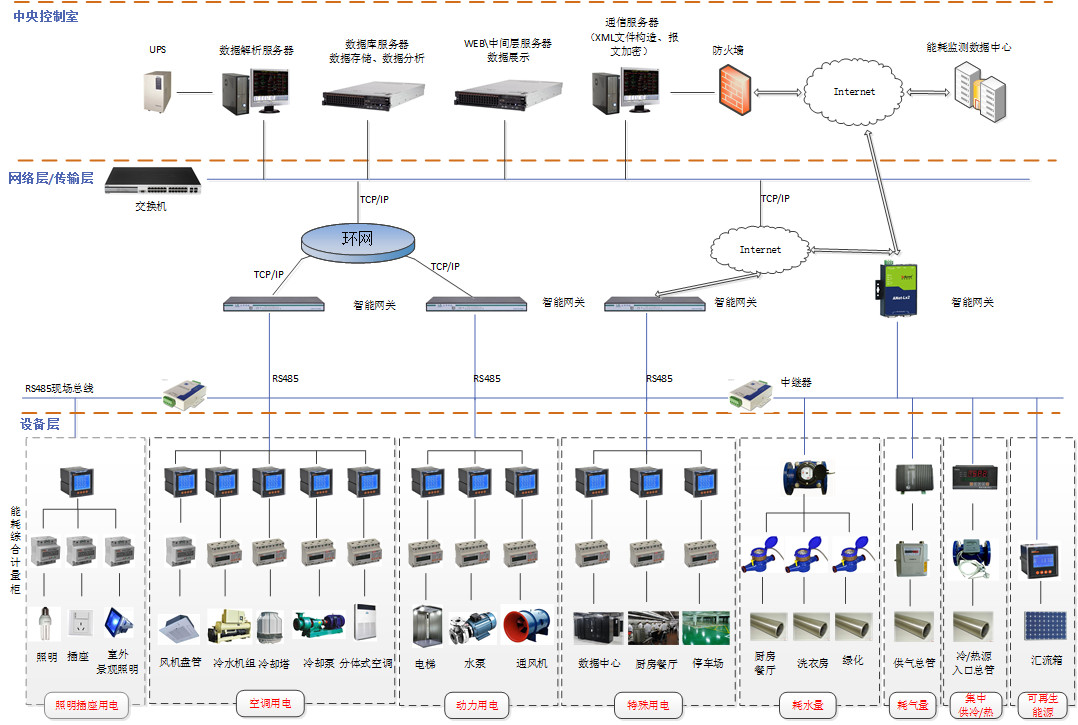

Acrel-5000建筑能耗分析管理系統以計算機、通訊設備、測控單元為基本工具，根據現場實際情況采用現場總線、光纖環網或無線通訊中的一種或多種結合的組網方式，為大型公共建筑的實時數據采集及遠程管理與控制提供了基礎平臺，它可以和檢測設備構成任意復雜的監控系統。開放性、網絡化、單元化、組態化的采用面向?qū)ο蟮姆謱印⒎旨墶⒎植际街悄芤惑w化結構。建立如下層次結構：

應用場景	型號	主要功能
高壓重要回路或低壓進線柜	APM810	三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ），零序電流In，四象限電能，實時及最大需量，本月和上月極值，電流、電壓不平衡度，負載電流柱狀圖顯示，66種報警類型及外部事件（SOE）各16條事件記錄，支持SD卡擴展記錄，2-63次諧波，2DI+2DO，RS485/Modbus，LCD顯示

低壓聯絡柜、出線柜	AEM96	三相電參量U、I、P、Q、S、PF、F測量，總正反向有功電能統計，正反向無功電能統計；2-31次分次諧波及總諧波含量分析、分相諧波及基波電參量（電壓、電流、功率）；電流規格3×1.5(6)A，有功電能精度0.5S級無功電能精度2級

動力柜	ACR120EL	LCD顯示、全電參量測量（U、I、P、Q、PF、F）；四象限電能計量；RS485/Modbus
		可選復費率電能統計、最大需量統計；4DI+2DO；RS485通訊接口、Modbus協議
	DTSD1352	三相電參量U、I、P、Q、S、PF、F測量，分相正向有功電能統計，總正反向有功電能統計，總正反向無功電能統計；紅外通訊；電流規格：經互感器接入3×1(6)A直接接入3×10(80)A，有功電能精度0.5S級無功電能精度2級
照明箱	DTSD1352	三相電參量U、I、P、Q、S、PF、F測量，分相正向有功電能統計，總正反向有功電能統計，總正反向無功電能統計；紅外通訊；電流規格：經互感器接入3×1(6)A直接接入3×10(80)A，有功電能精度0.5S級無功電能精度2級
	DDSD1352	單相電參量U、I、P、Q、S、PF、F測量，正反向電能計量；紅外及RS485通訊；電流規格：10（60）A，有功電能精度1級，無功精度2級；可選配復費率
	DDS1352	單相電參量U、I、P、Q、S、PF、F測量，正反向電能計量；RS485通訊；電流規格：10（60）A，有功電能精度1級，無功精度2級；尺寸：1P
給水管道	水表	計量流經給水管道用水的體積總量，適用于單向水流，采用電子直讀技術，通過RS485總線直接輸出表盤數據

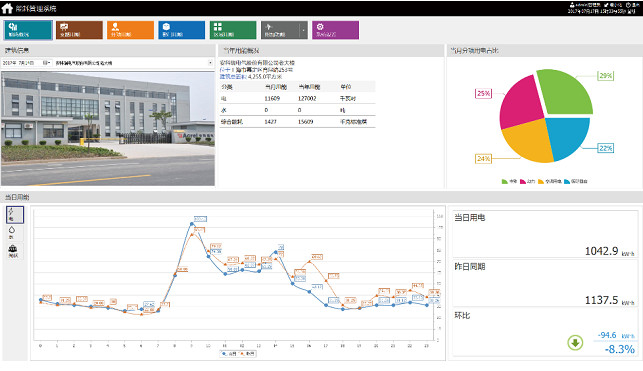

系統可按使用年份統計建筑物各分類能耗——電、水、氣、集中供熱、集中供冷以及其它能源消耗量，自動折算成相應的標準煤消耗量，從而反映建筑物當年各分類能耗用能和綜合能耗。系統以餅圖形式展示建筑4大用電分項能耗的占比情況。系統以曲線圖形展現各類能耗的消耗的消耗趨勢，便于業主方實時直觀掌握能源消耗情況。

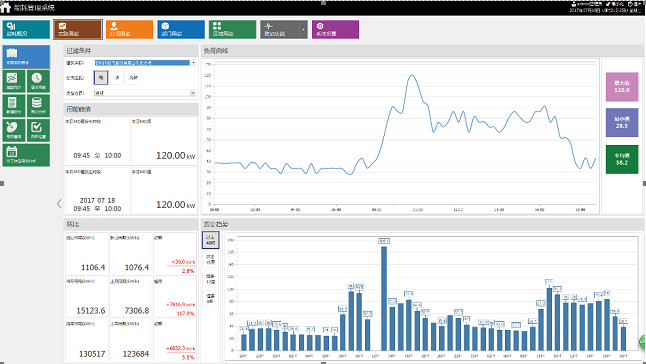

系統可以根據分類能耗的支路名稱查詢用能情況，顯示當日和當月的用能峰值（電能對應最大需量值）。顯示當日用能、當月用能、當年用能與昨日同期用能、上月同期用能、上年同期用能的比較情況。以條形顯示過去48小時、31天、12個月、3年的能耗情況。右上角顯示過去15分鐘曲線（電表顯示功率曲線，流量表顯示流速曲線），同時顯示當前值與15分鐘內的最大值和最小值。

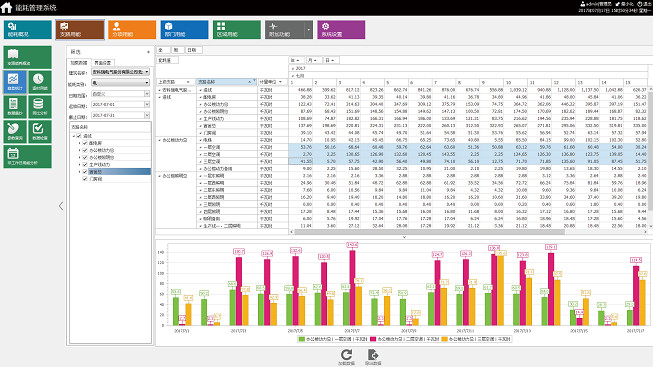

系統依據建筑物能源消耗的分布情況進行能耗計量點的選取和設置，使得能耗監測系統可以覆蓋整個建筑物。系統使用者可通過相關界面調取該建筑物各能耗節點的能耗統計報表，減少用能的“跑、冒、滴、漏”和計量誤差。

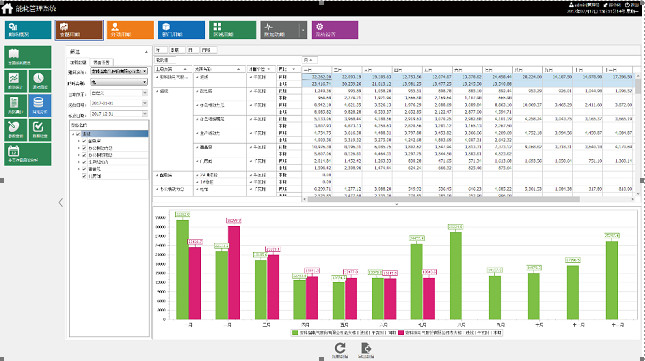

系統依據住建部分類分項能耗數據采集導則，將建筑物耗電分為照明插座、空調、動力和特殊用電進行計量裝置選型和設置，并按用能區域或功能區域等劃分并進行統計，以報表和同、環比棒圖形式展現該區域的能源消耗。

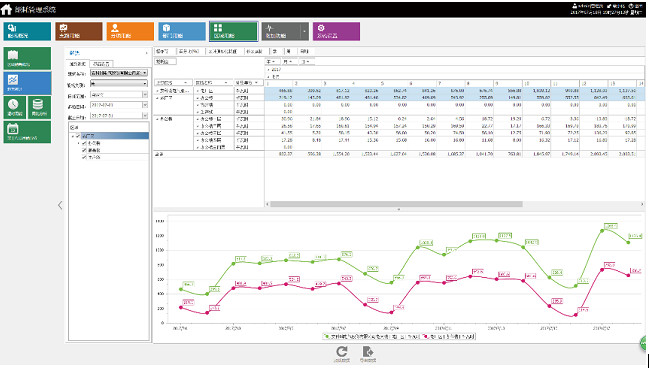

系統可針對能源消耗量大的設備或區域進行準確定位，便于管理層制定節能績效考核制度，推動節能降耗的真正有效執行。為用能重點設備建立運行記錄檔案，長期跟蹤記錄設備運行過程中的能效分析評估結果，結合設備維護保養記錄，為設備的運行維護提供依據。

系統提供分級權限管理功能，對具備權限用戶提供開放的信息維護接口，用戶可自行對建筑和系統監測范圍內計量點的信息進行增、刪、改和查詢，建筑物信息包括建筑類型、建設年代、建筑面積、建筑物人員數量等。系統還對無法自動采集的計量信息提供手動錄入功能，便于使用者全面掌握建筑物總體能耗情況。
